OPIS
SPEED drain 60×60×5 cm to nowoczesny system powierzchniowego drenażu rozsączającego, zaprojektowany do skutecznej retencji i infiltracji wód opadowych nawet w miejscach narażonych na bardzo duże obciążenia. Sprawdza się wszędzie tam, gdzie standardowe rozwiązania drenażowe nie zapewniają wystarczającej wytrzymałości i trwałości.

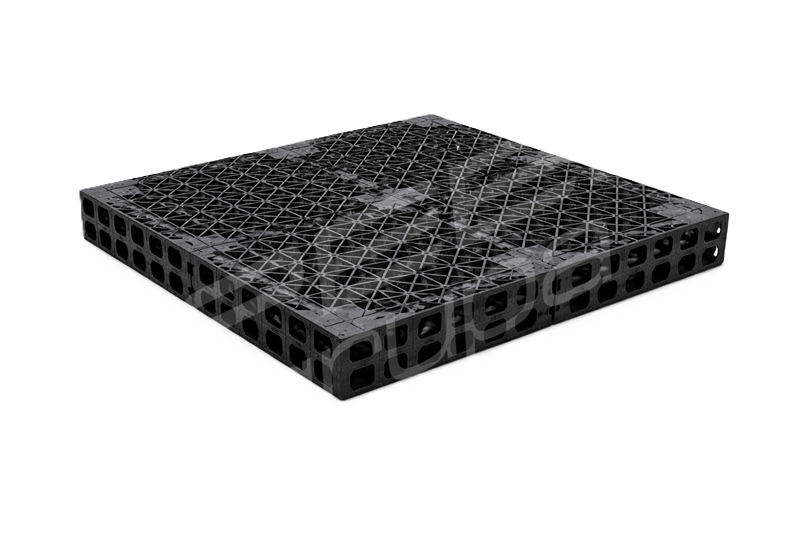

Moduł w postaci skrzynki drenażowej wykonany z odpornego polipropylenu posiada otwartą, przestrzenną strukturę o wyjątkowo dużej pojemności czynnej (ponad 95%). Taka konstrukcja umożliwia szybkie odprowadzanie wody, a jednocześnie równomiernie rozkłada nacisk na podłoże, chroniąc nawierzchnię przed deformacjami i uszkodzeniami.
Dzięki nośności sięgającej 50 t/m² oraz bardzo wysokiej odporności na obciążenia pionowe i boczne, modułowy drenaż rozsączający SPEED drain może być bezpiecznie stosowany pod parkingami, drogami dojazdowymi, placami manewrowymi, boiskami sportowymi czy dachami użytkowymi. System nadaje się również do instalacji na większych głębokościach, co zwiększa jego uniwersalność projektową.
Skrzynka drenażowa tworząca system ma modułowy format 60×60 cm pozwala na łatwe dopasowanie powierzchni drenażu do konkretnej inwestycji. Niewielka masa elementów oraz precyzyjne punkty łączenia umożliwiają szybki montaż bez użycia specjalistycznego sprzętu, co przekłada się na oszczędność czasu i kosztów realizacji.
ZASTOSOWANIE
Powierzchniowy drenaż rozsączający SPEED drain 60×60×5 cm polecany jest do:
- parkingów, dróg wewnętrznych i placów manewrowych
- boisk sportowych, kortów i bieżni
- dachów zielonych, dachów odwróconych i tarasów
- terenów przemysłowych i technicznych
- ścieżek parkowych i rowerowych
- ogrodów, placów zabaw i siłowni zewnętrznych
Przykłady zastosowań drenażu rozsączającego:

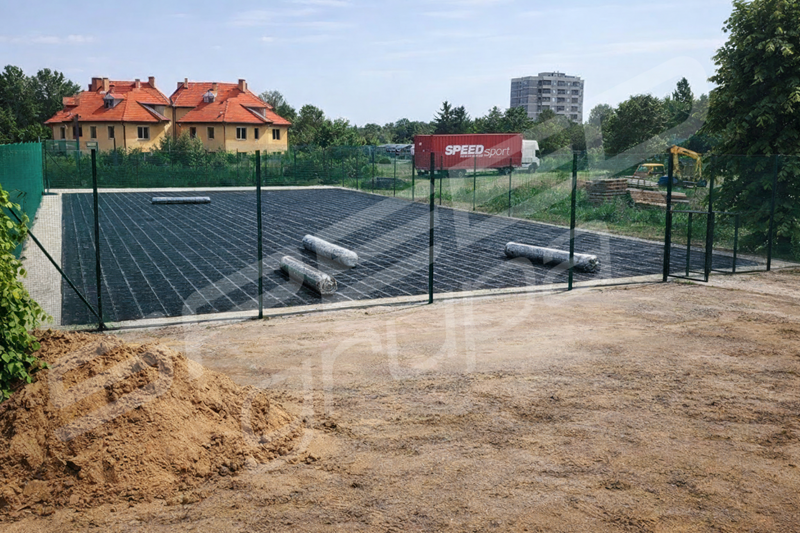

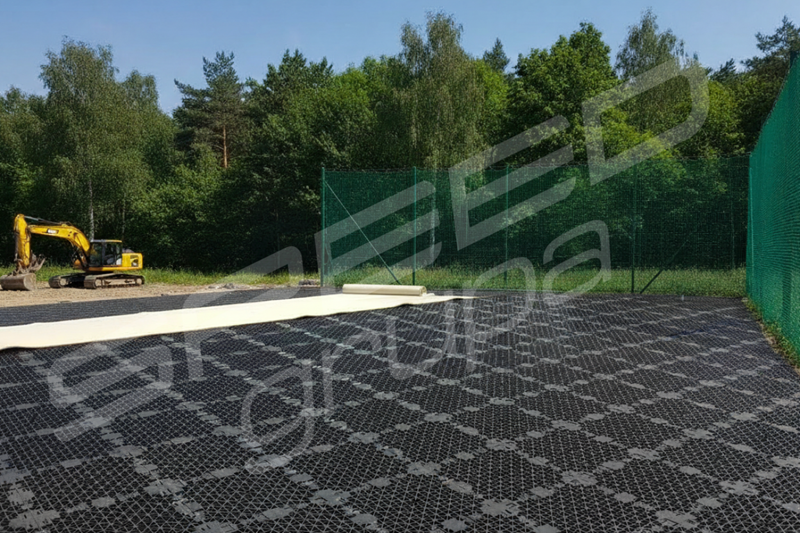

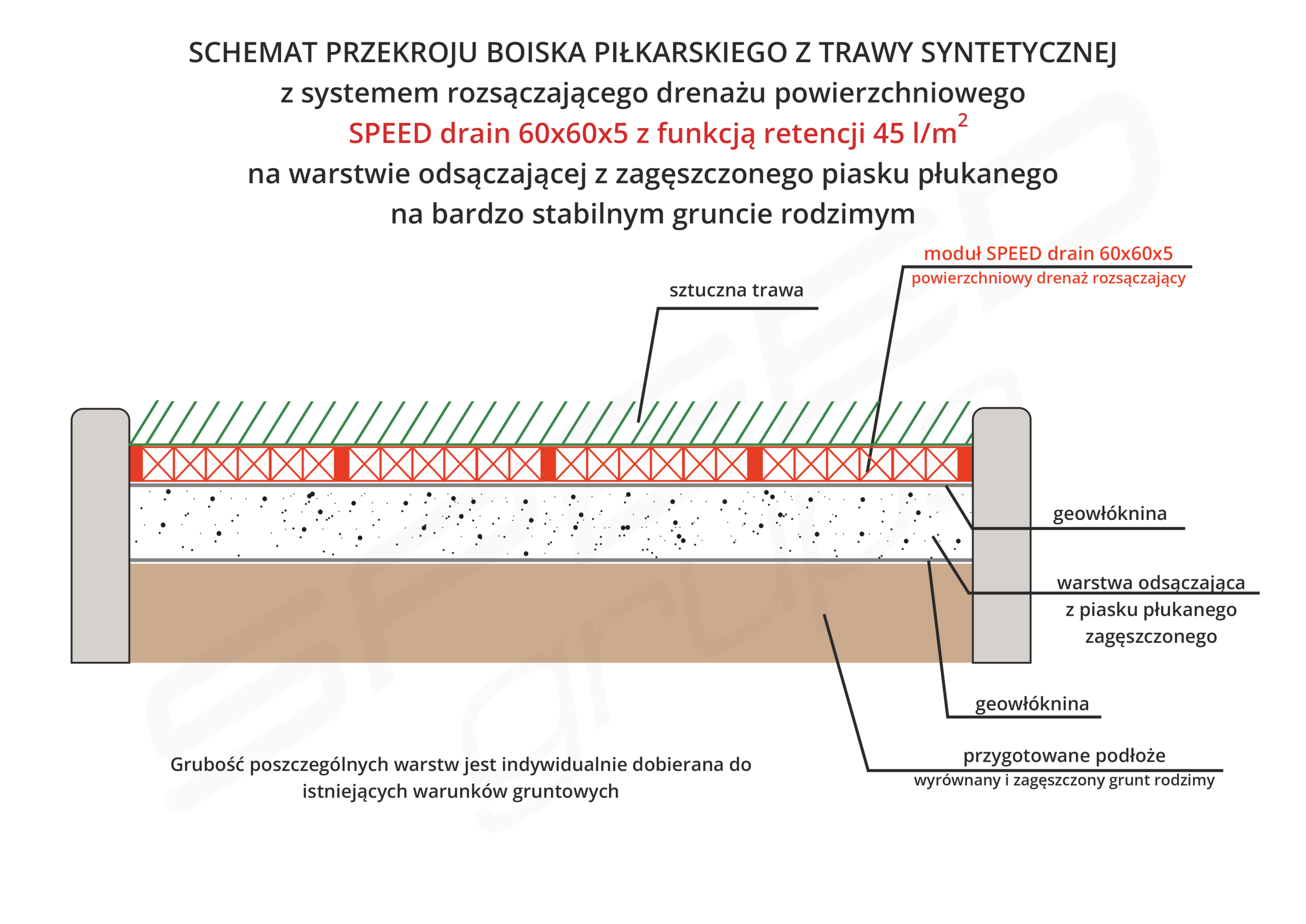

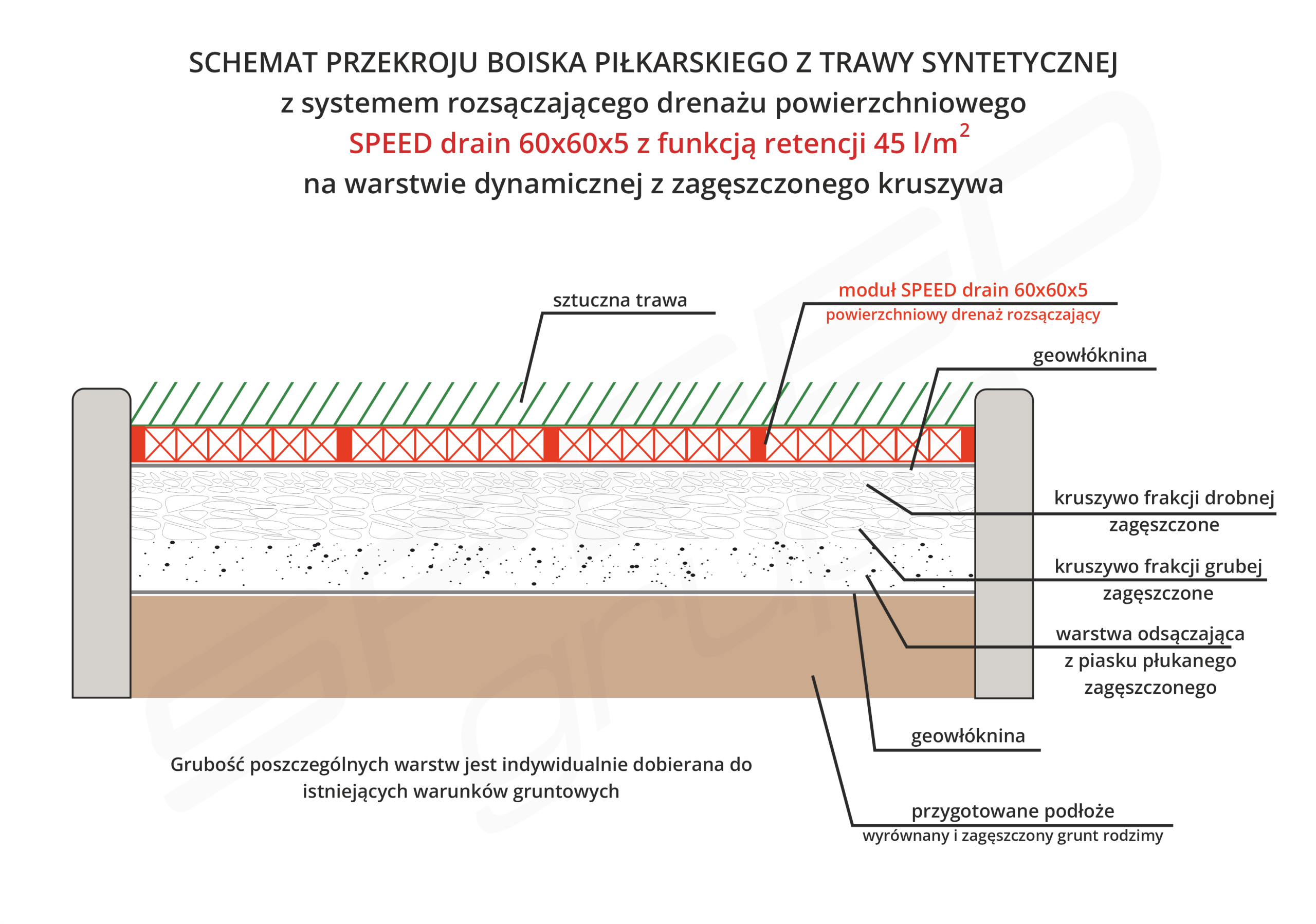

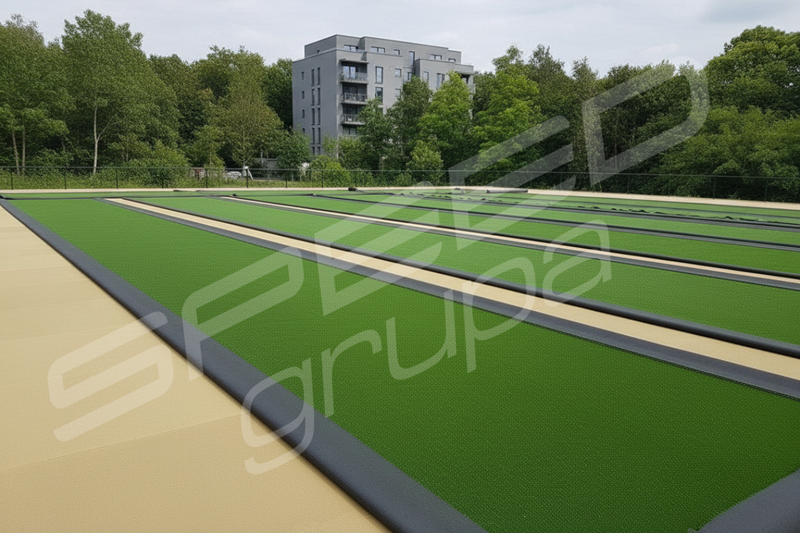

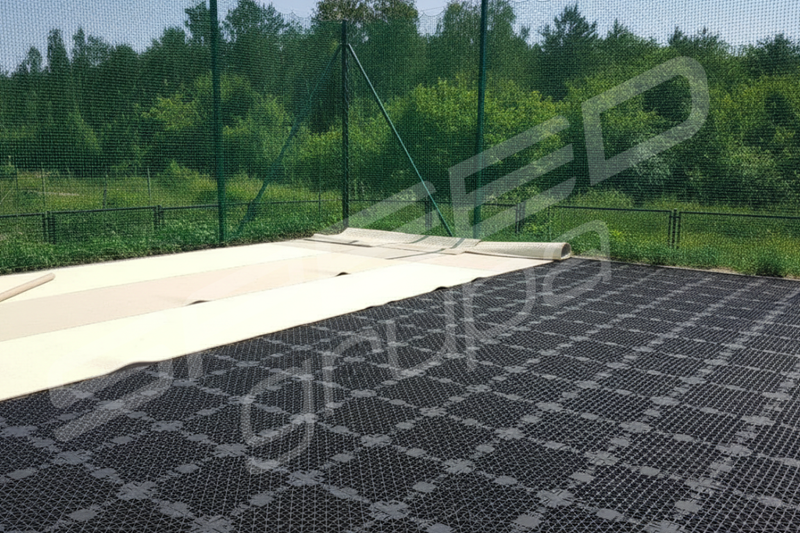

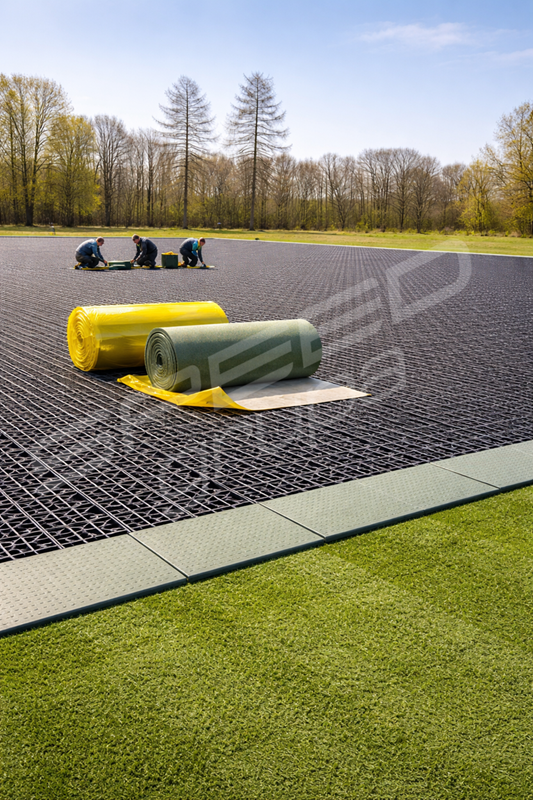

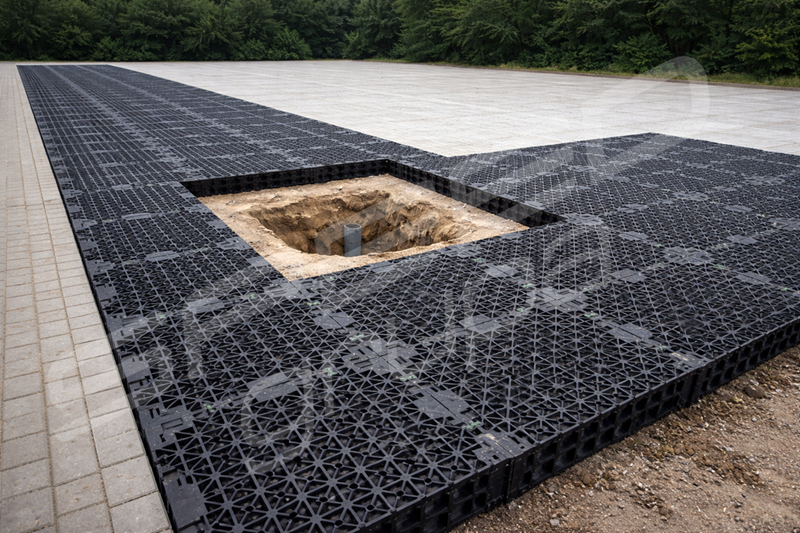

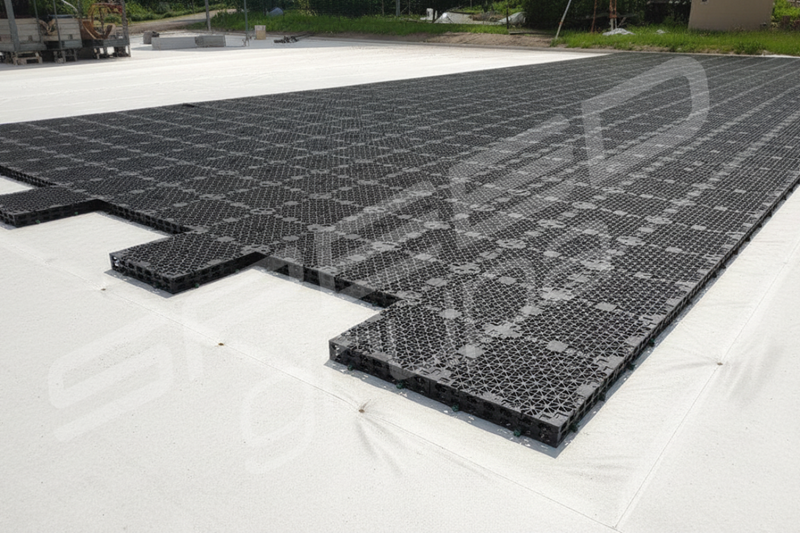

- boiska sportowe – efektywny drenaż pod boiska, korty i bieżnie:

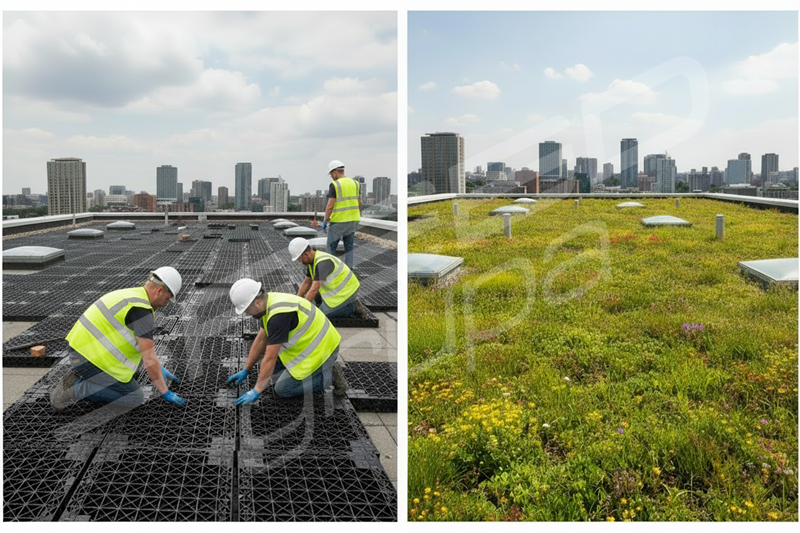

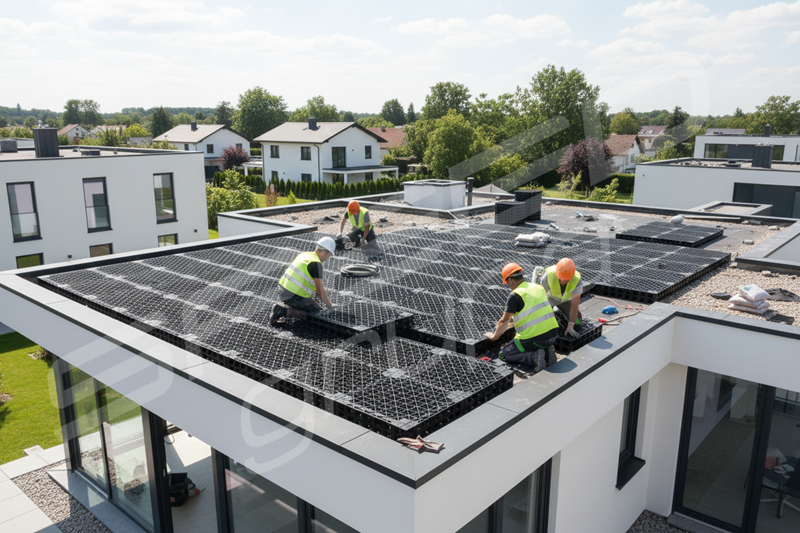

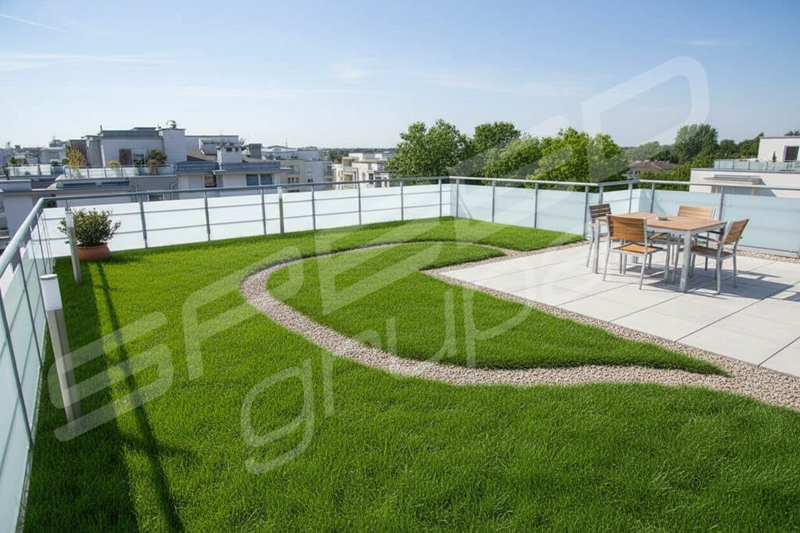

- dachy zielone i odwrócone – skuteczne odprowadzanie wody, ochrona hydroizolacji:

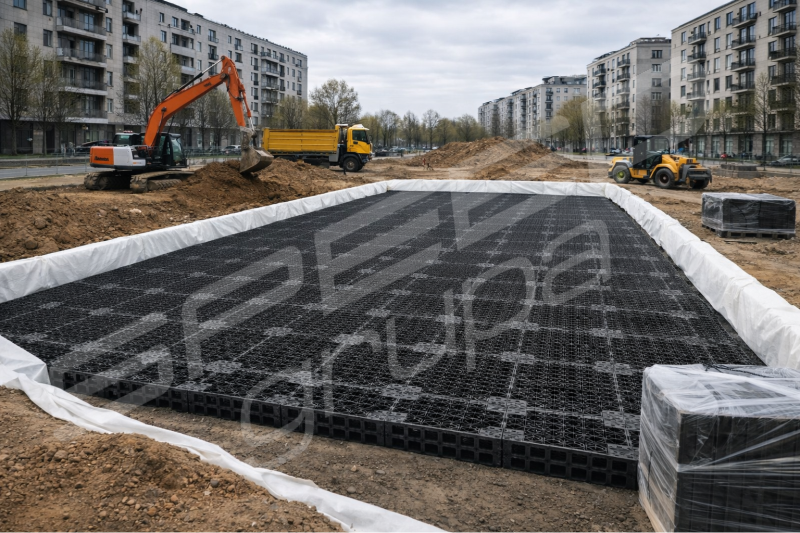

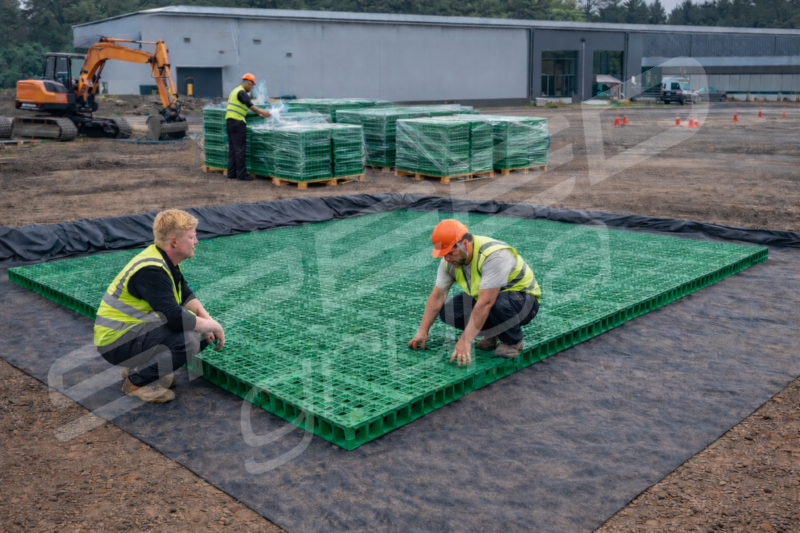

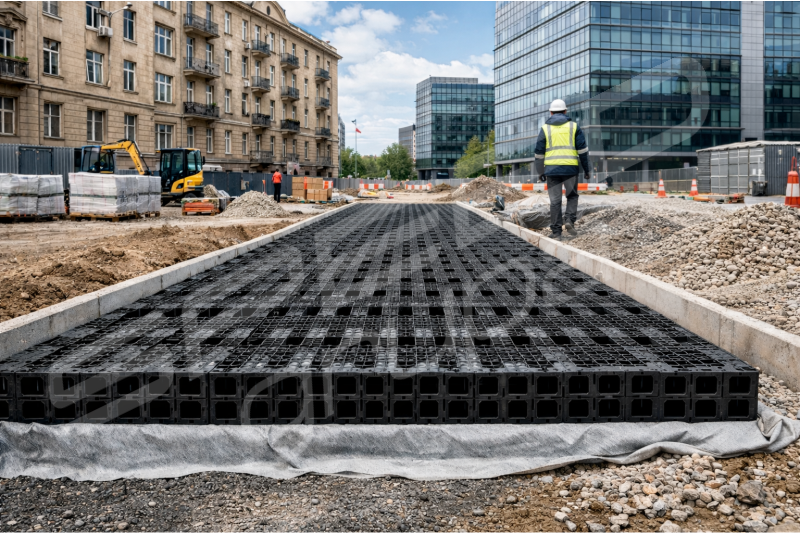

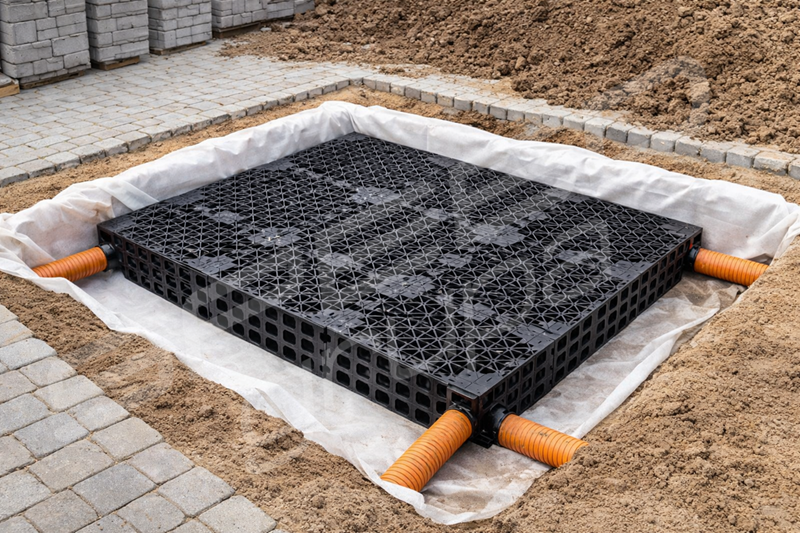

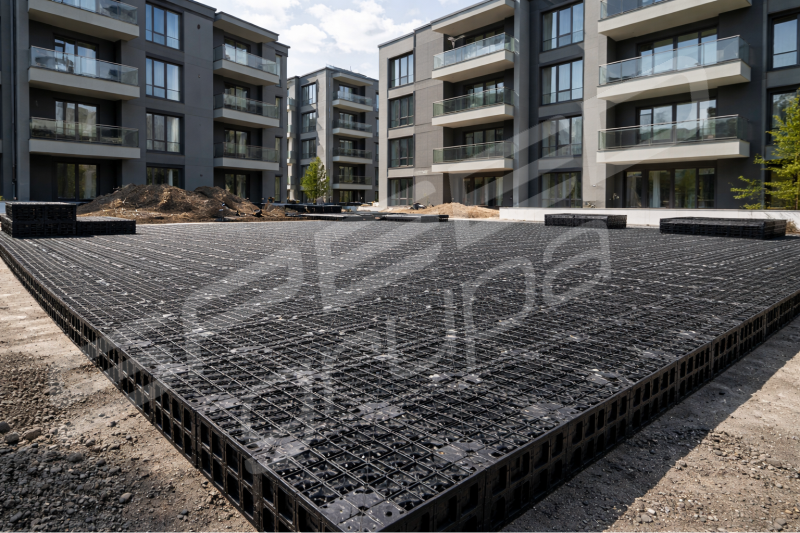

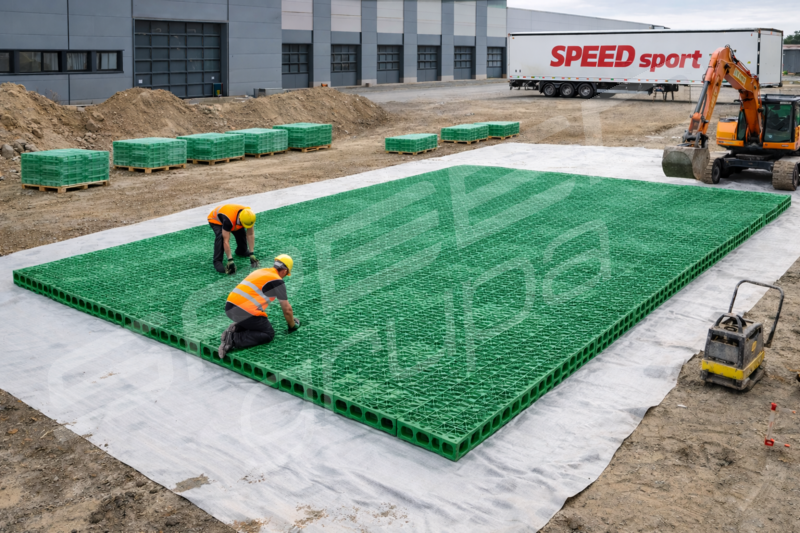

- parkingi, drogi, ulice, place manewrowe – wysoka nośność, bezpieczne użytkowanie pod ruchem:

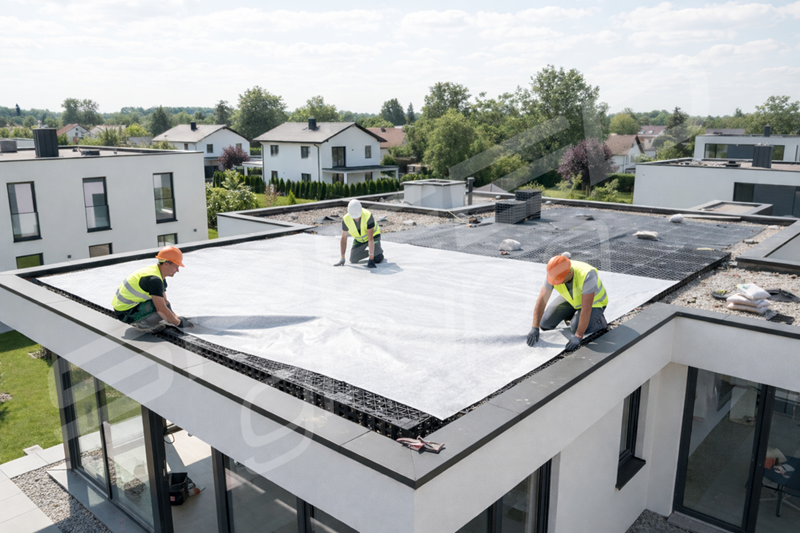

- tarasy i dachy użytkowe – równomierny odpływ wody, trwałość nawierzchni:
- tereny przemysłowe i techniczne – niezawodny system odwodnienia pod duże obciążenia:

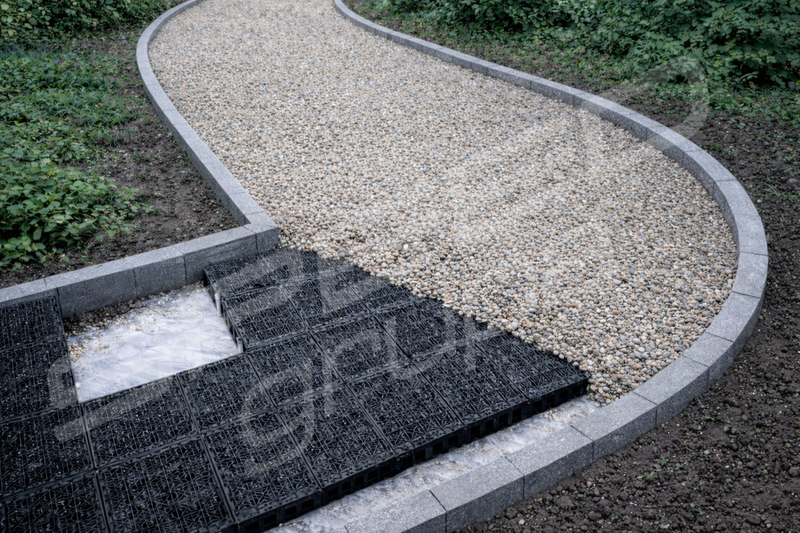

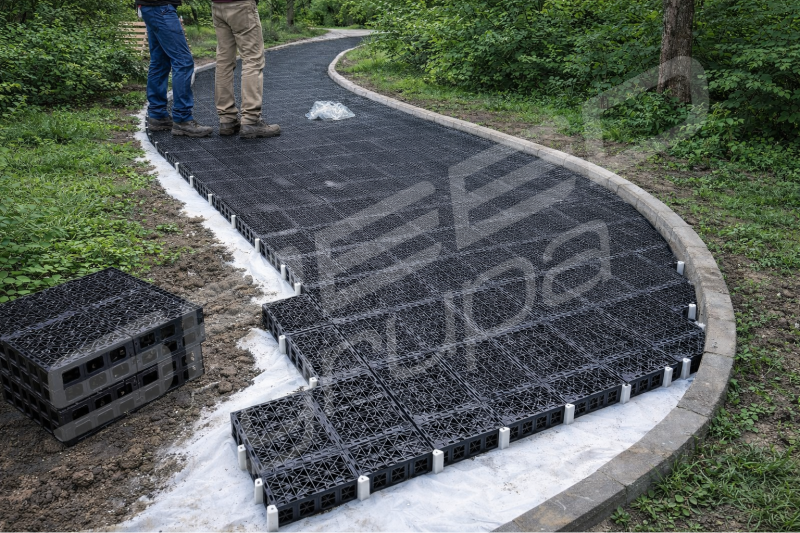

- ścieżki parkowe i rowerowe:

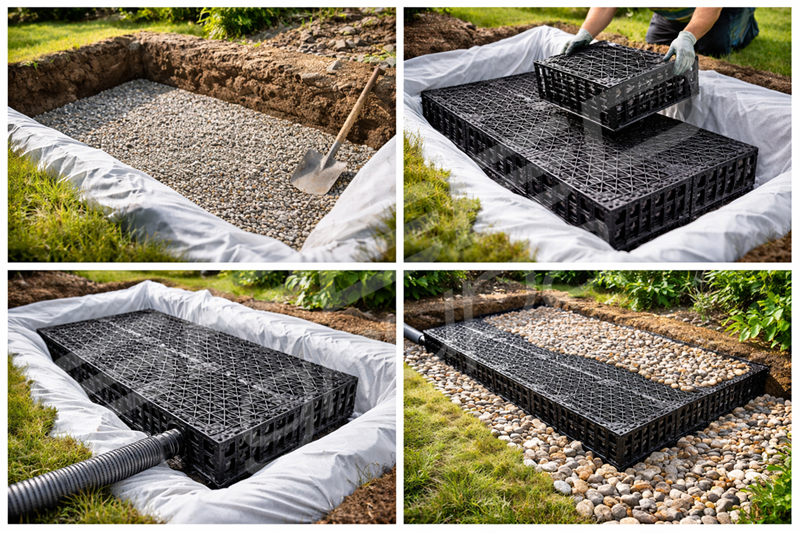

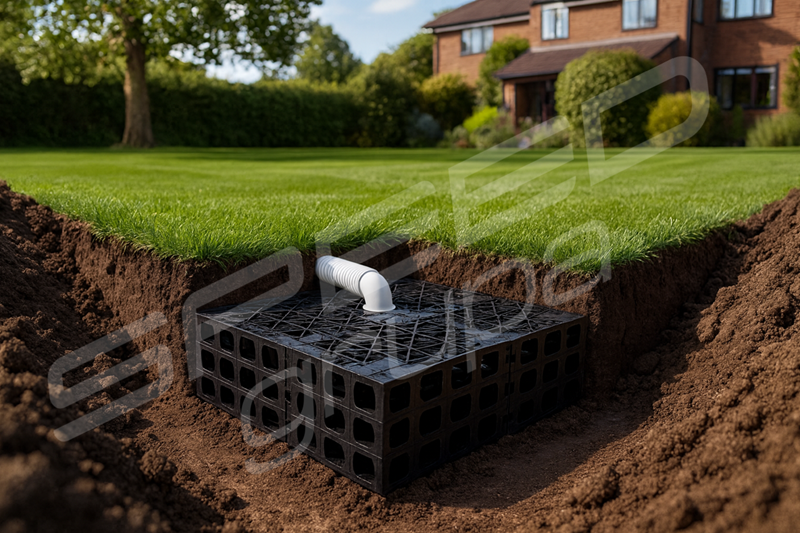

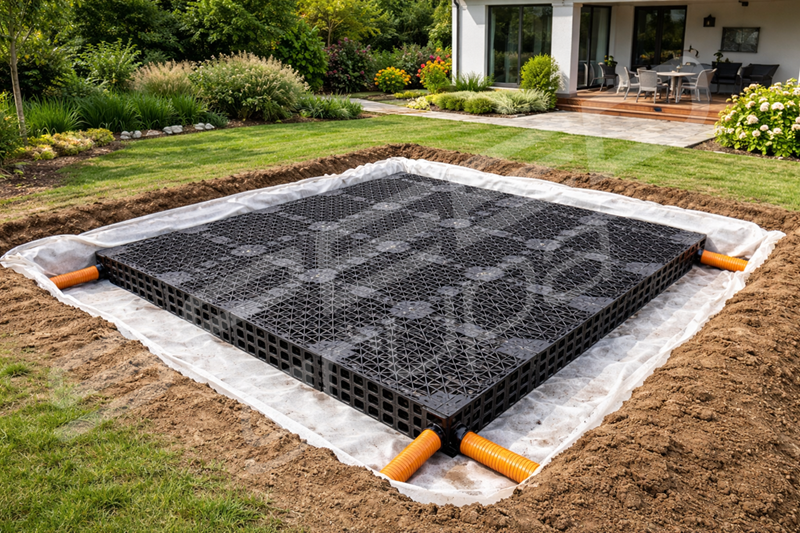

- ogrody:

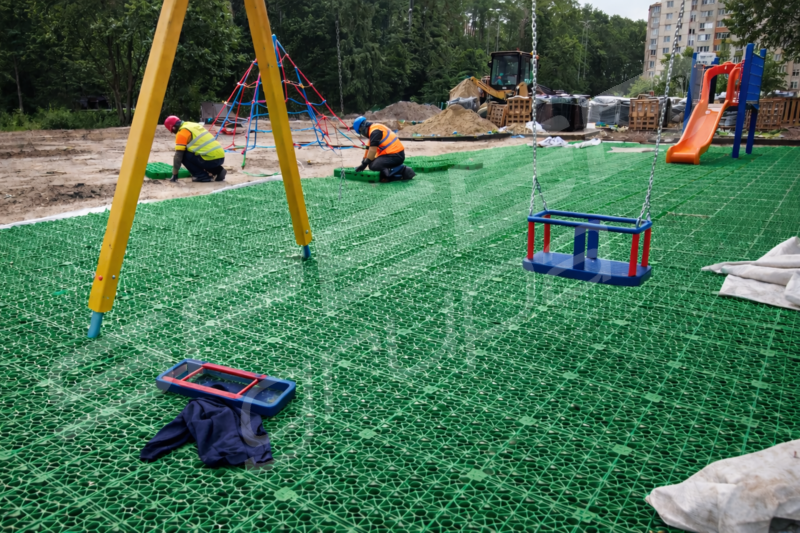

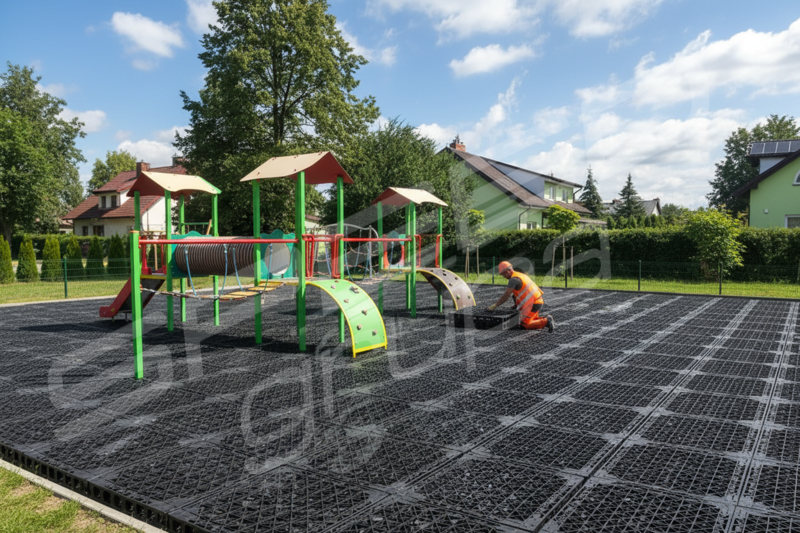

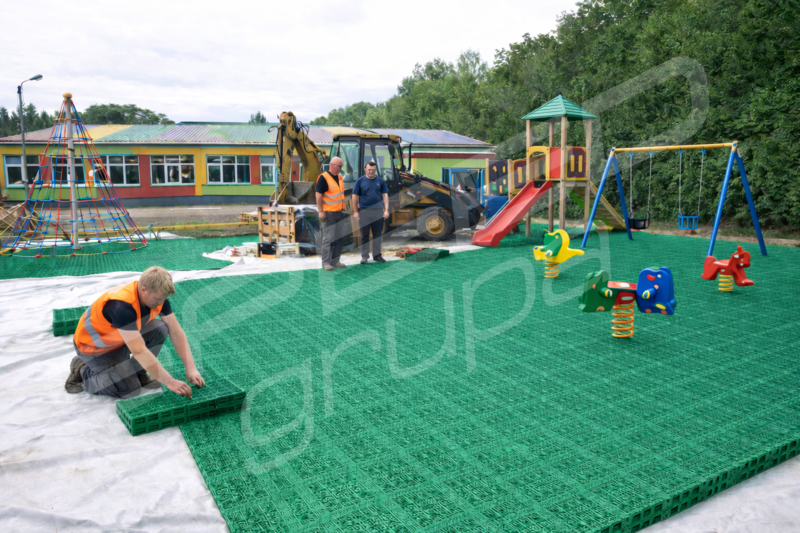

- place zabaw i siłownie zewnętrzne:

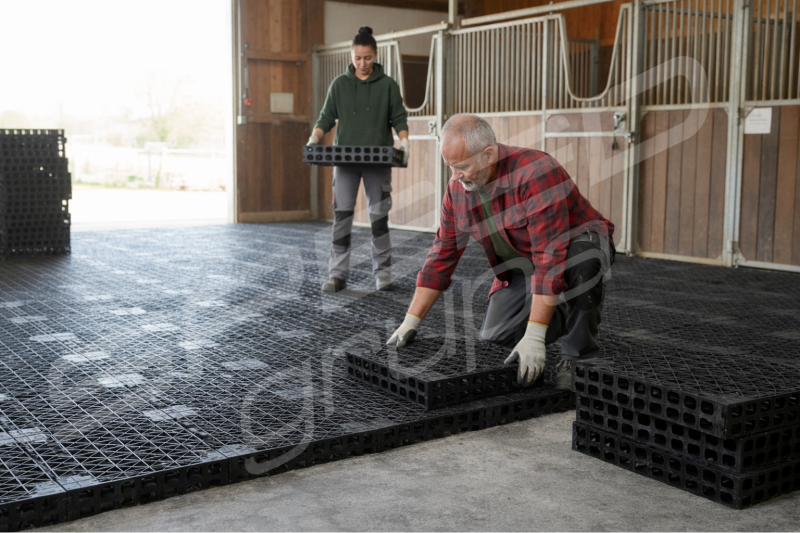

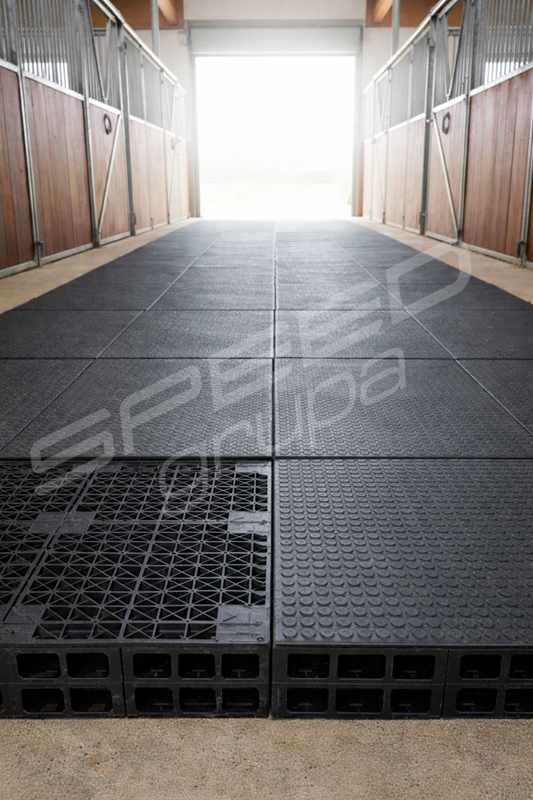

- ujeżdżalnie, stajnie, boksy dla koni:
DANE TECHNICZNE
Materiał: polipropylen
Struktura:
Struktura ma charakter otwartej, kratowej konstrukcji przestrzennej, która zapewnia:
- bardzo wysoką objętość czynną (efektywne magazynowanie i odprowadzanie wody),
- równomierne rozłożenie obciążeń na całej powierzchni,
- wysoką stabilność mechaniczną mimo niewielkiej masy własnej.
- Widoczne punkty łączenia skrzynek retencyjnych tworzą sztywną i spójną całość, co zapobiega przesuwaniu się elementów i gwarantuje trwałość systemu w długim okresie użytkowania.
Parametry nawierzchni:
- rozmiar modułów: 60x60x5 cm,
- waga: 1,83 kg bez łączników; 1,9 kg z łącznikami
- nośność: 50 t/m2
KARTA TECHNICZNA
ZALETY:
Główne zalety systemu SPEED Drain 60×60×5:
- Skuteczne odprowadzanie wody – system zapewnia szybki drenaż i eliminuje zastoiska wodne, co poprawia użytkowanie nawierzchni
- Wysoka wytrzymałość mechaniczna – przystosowany do dużych obciążeń (np. ruch, obiekty sportowe), zapewnia stabilność podłoża
- Duża pojemność retencyjna – ponad 95% pustej przestrzeni umożliwia efektywną infiltrację wody
- Modułowa budowa i łatwy montaż – szybkie łączenie elementów oraz możliwość rozbudowy systemu
- Trwałość i odporność na warunki atmosferyczne – materiał odporny na starzenie i czynniki zewnętrzne
- Poprawa trwałości nawierzchni – stabilizuje podbudowę i wydłuża żywotność całego systemu
KOLORYSTYKA:
zielony/czarny
WYMAGANIA PODBUDOWY:
Podbudowa powinna być stabilna, przepuszczalna i dobrze zagęszczona, aby zapewnić prawidłowe działanie systemu drenażowego oraz trwałość nawierzchni
Podbudowa pod powierzchniowy drenaż rozsączający SPEED drain 60x60x5 powinna być wykonana jako warstwa nośna o dobrej przepuszczalności wody. Najczęściej stosuje się zagęszczone kruszywo (np. tłuczeń lub żwir), które zapewnia stabilność oraz umożliwia swobodny przepływ wody do elementów drenażowych.
Na przygotowanej i wyrównanej warstwie podbudowy układa się moduły systemu, dbając o odpowiednie wypoziomowanie całej powierzchni. W zależności od warunków gruntowych oraz przeznaczenia nawierzchni (np. obciążenia ruchem), grubość i rodzaj podbudowy mogą być dostosowane.
Istotne jest również zapewnienie odpowiedniego zagęszczenia podłoża oraz ewentualne zastosowanie warstwy separacyjnej (np. geowłókniny), która zapobiega mieszaniu się gruntu z kruszywem i poprawia trwałość całej konstrukcji.
MONTAŻ:

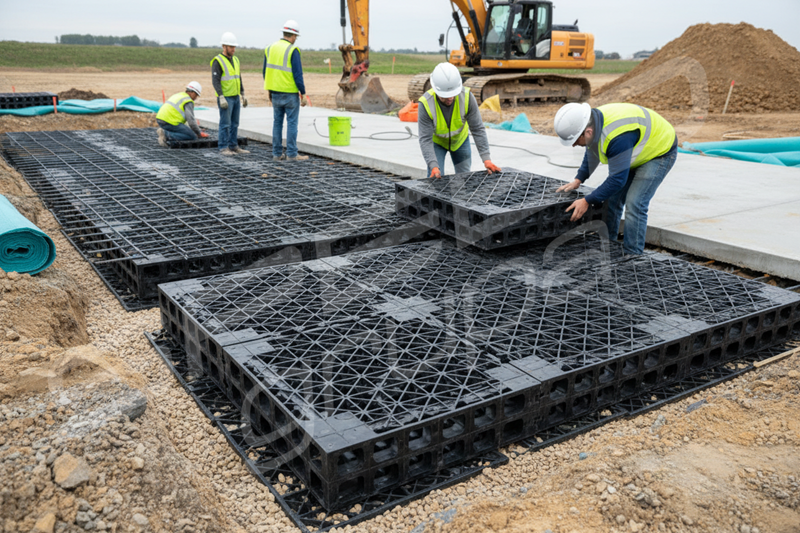

Montaż polega na układaniu i łączeniu modułów na przygotowanej podbudowie, co zapewnia szybkie wykonanie i elastyczność dopasowania do inwestycji.
Montaż systemu jest prosty i szybki dzięki modułowej budowie elementów. Na wcześniej przygotowanej i wypoziomowanej podbudowie układa się skrzynki drenażowe, łącząc je ze sobą w stabilną powierzchnię. Elementy dopasowują się poprzez system zatrzasków, co nie wymaga użycia specjalistycznych narzędzi.
W trakcie układania należy zachować równą powierzchnię oraz odpowiednie dopasowanie modułów.
